奥迪微半导体 智能手环ESD保护元件应用方案
智能手环ESD保护元件应用方案
一. USB
二. LCD
三. 触摸屏
四. TF卡
五. SENSOR
六. KEY
七. 端子连接口
八. GPS-ANT
九. SPK
十. MIC
十一. ESD DC
十二. 浪涌DC
一、 USB 应用线路
USB（UniversalSerialBus），中文为通用串行总线和USB VCC/D+/D-各线路并联对地线.是针对一个对芯片部分保护，也是一种信号和电源输入接口的技术规范保护。被广泛地应用于所有电子产品：1、儿童手表。2、智能手环。等等产品！
1、USB ESD 接线图
2、 USB ESD 保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCC/DP/DM |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
8A |
VCC/DP/DM |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/DP/DM |
|
JED05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
VCC/DP/DM |
|
USB信号低容值（传输速率480Mbps） |
|||||
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
DP/DM |
|
JEB05DFB |
DFN1006-2L |
2.5pF |
5V |
2A |
VCC/DP/DM |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
DP/DM |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
4.5A |
DP/DM |
二、LCD 应用线路
LCD屏，中文为显示屏幕.要对芯片部分保护，也是一种接收信号接口的技术规范保护，被广泛地应用于所有电子产品显示屏相关作用.

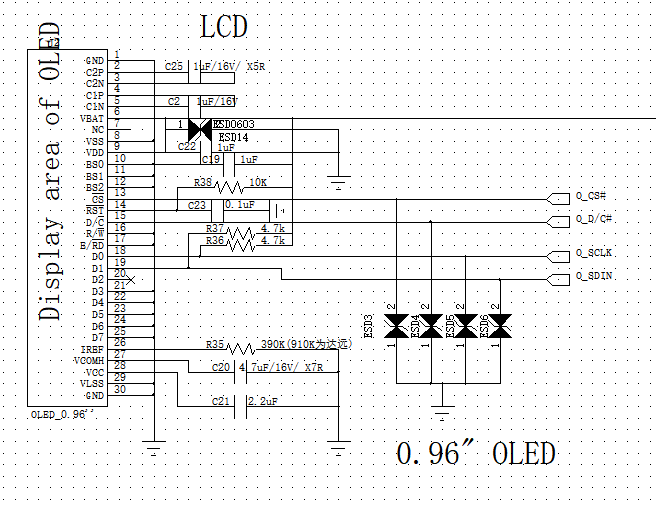

1、LCD ESD 接线图
2、 LCD ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
LCD |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
LCD |
三、 触摸屏应用线路
触摸端口, 信号检测数据通信控制.主要是针对静电对触摸芯片部分保护，应用于广泛电子产品，如有智能手表、智能家具、车载触摸屏幕控制系统简易操作比较方便作用。

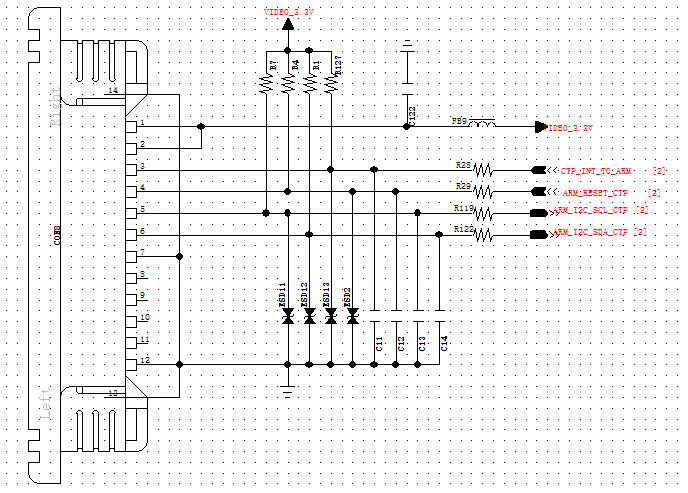

1、触摸屏端口 ESD 接线图
2. 触摸屏 ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电 |
|
JEU03SC |
DFN2510-10L |
0.3pF |
3.3V |
6A |
IO |
15KV |
|
JEU0524P |
DFN2510-10L |
0.5pF |
5V |
3.5A |
VCC/IO |
15KV |
|
JEB03SCDF |
DFN1006-2L |
0.5pF |
3.3V |
4A |
IO |
15KV |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |
|
JEB03SCDS-A |
DFN0603-2L |
0.35pF |
3.3V |
4A |
VCC/IO |
15KV |
四、 TF卡 应用线路
TF（SDHC T-flash card），中文为通用串行总线和各数据线路并联对地线.是针对一个对芯片部分保护，也是一种信号和电源输入输出接口的技术规范保护，被广泛地应用于所有电子产品等其它相关领域

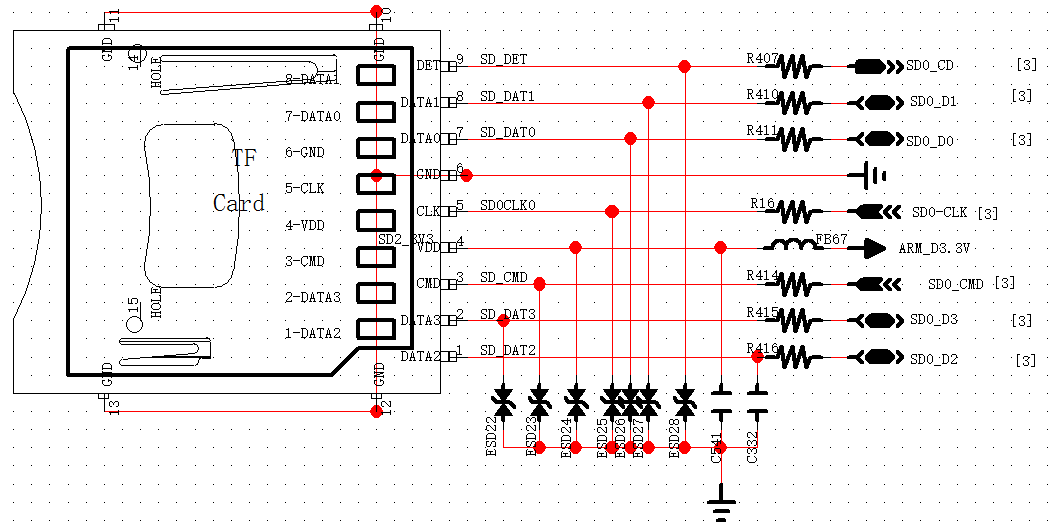

1、TF卡 ESD 接线图
SD/TF卡 ESD 保护元件选用方案
1. 普通SD/TF卡2.0 器件选择
|
器件位号 |
器件型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
ESD22~28 |
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
7A |
VCC/IO |
15KV |
2. 超高速SD/TF卡 3.0 器件选择
|
器件位号 |
器件型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
ESD22~28 |
JEB05C |
SOD-323 |
1pF |
5V |
18A |
VCC/IO |
15KV |
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
VCC/IO |
8KV |
|
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |

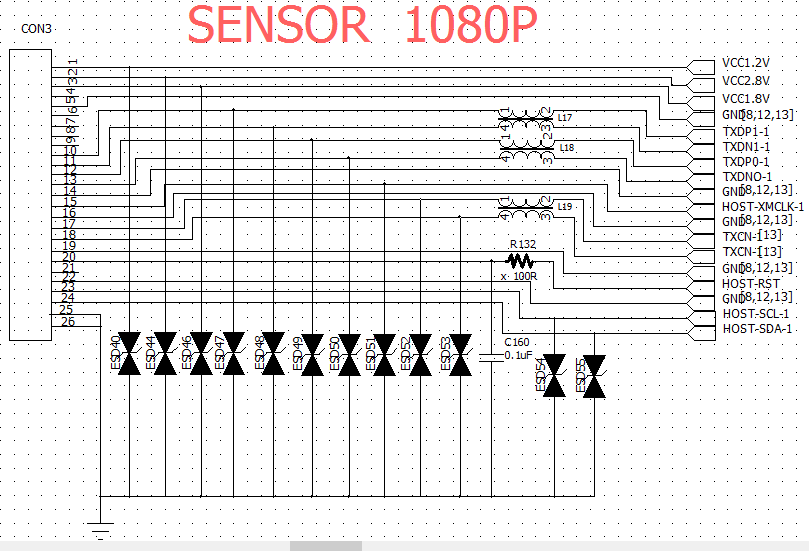

五. SENSOR 1080P端口应用线路
SENSOR 720P/1080P 中文为探测光、热、压力等的) 传感器，敏感元件，探测设备, 摄像头线各线路并联对地线.是针对一个对芯片端口部分保护，也是一种信号和电源输入接口的技术规范保护。被广泛地应用于所有电子产品：1.行车记录仪。2.摄像头。3.手机。4.警用记录仪。5.人脸识别摄像头。6.智能手环等等产品！
SENSOR 1080P ESD 保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
JEU03SC |
DFN2510-10L |
0.3pF |
3.3V |
6A |
IO |
15KV |
|
JEU0524P |
DFN2510-10L |
0.5pF |
5V |
3.5A |
VCC/IO |
15KV |
|
JEB03SCDF |
DFN1006-2L |
0.5pF |
3.3V |
4A |
IO |
15KV |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |
|
JEB03SCDS-A |
DFN0603-2L |
0.35pF |
3.3V |
4A |
VCC/IO |
15KV |
六、 KEY按键应用线路
KEY.按键针对ESD传递干扰信号出错检测错误信息控制保护，也是一种信号输入的技术规范保护，被广泛地应用于所有电子产品控制按键等作用.

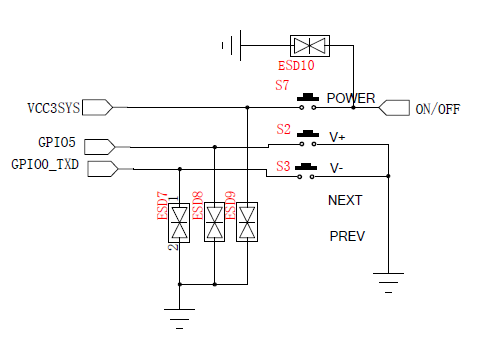

1、EKY ESD 接线图
2、 KEY按键 ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
4A |
KEY |
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
KEY |
七、端子连接口应用线路
端子连接口针对静电干扰电源、控制数据线对接口和芯片部分保护，被广泛地应用于PCB板与PCB板连接排线端口，线路端口中保护连接等电子产品。
1、端子连接口 ESD 接线图
2、端子连接口 ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCV/IO |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
8A |
VCV/IO |
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
IO |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/IO |
|
JEB05DFB |
DFN1006-2L |
2.5pF |
5V |
2A |
IO |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
VCC/IO |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
4.5A |
IO |
八、 GPS_ANT 应用线路
GPS_ANT（RF），中文为接收天线信号.针对保证接收电信号一定强度,要对芯片部分保护，也是一种接收信号接口的技术规范保护，被广泛地应用于所有电子产品 接GPS,收天线等等相关产品.
1、GPS_ANT ESD 接线图
2、GPS_ANT ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEU03SC |
DFN2510-10L |
0.3pF |
3.3V |
6A |
IO |
|
JEU0524P |
DFN2510-10L |
0.5pF |
5V |
3.5A |
VCC/IO |
|
SRV05-4A |
SOT-23-6L |
0.65pF |
5V |
5A |
VCC/IO |
|
JEB03SCDF |
DFN1006-2L |
0.5pF |
3.3V |
4A |
IO |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
|
JEB03SCDS-A |
DFN0603-2L |
0.35pF |
3.3V |
4A |
IO |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
4.5A |
VCC/IO |
九、 SPK L/R-OUT 应用线路
SPK L/R-OUT.针对干扰音频输出芯片部分作保护，也是一种信号电压输出喇叭时候静电瞬间干扰技术规范保护，被广泛地应用于所有喇叭输出线路很好作用！

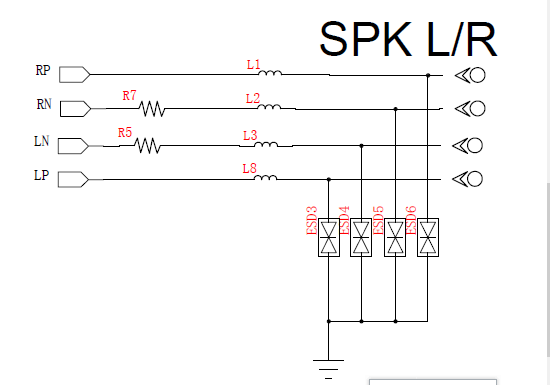

1、SPK L/R_OUT ESD 接线图
2、 SPK L/R_OUT ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
4A |
SPK |
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
SPK |
十、 MIC 应用线路
MIC，中文为咪头有声波转换信号传递.主要是针对静电对IMC和芯片部分保护，也是一种信号接口的技术规范静电保护，应用于所有电子产品蓝牙语音通信录取声音信息和通讯作用。

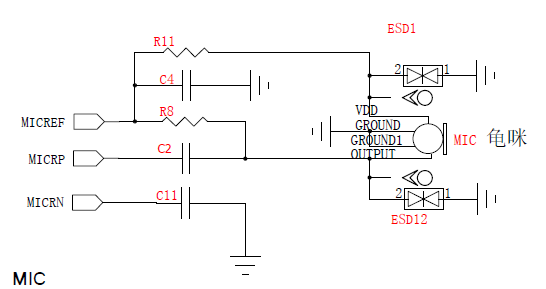

1、MIC ESD 接线图
2、 MIC ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
4A |
MIC |
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
MIC |
十一、 ESD DC 应用线路
DC(Direct Current),又称“直流电”，额定电压是直流电的一种，是大小和方向都不变的直流电
1、DC ESD 接线图
2、DC ESD保护元件选用方案
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
8A |
DC |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
DC |
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
DC |
十二、 浪涌DC 应用线路
DC(Direct Current),又称“直流电”，额定电压是直流电的一种，是大小和方向都不变的直流电

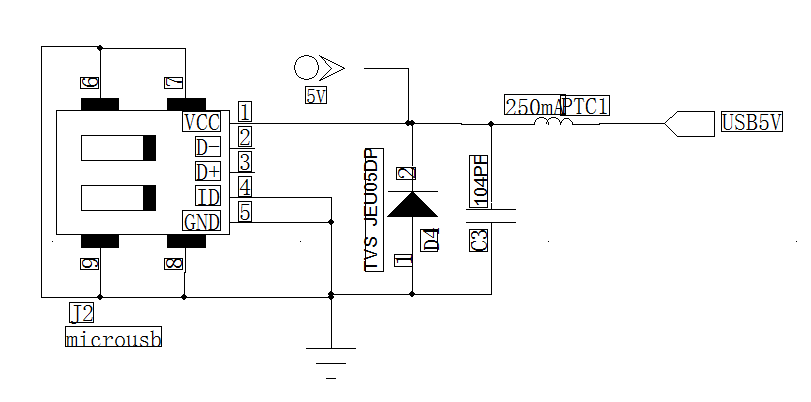

1、浪涌 DC 接线图
2、浪涌 DC 保护元件选用方案
|
常用型号 |
封装 |
电压 |
Ipp |
应用 |
|
JEU07DP |
DFN1610-2L |
7V |
100A |
DC |
|
JEU12DP |
DFN1610-2L |
12V |
70A |
DC |
|
JEU07N3 |
DFN2*2-L3 |
7V |
240A |
DC |
|
JEU12N3 |
DFN2*2-L3 |
12V |
180A |
DC |
|
JEU24N3 |
DFN2*2-L3 |
24V |
120A |
DC |
|
JEU24P3 |
DFN2*2-L3 |
24V |
200A |
DC |
|
JEU07D3U |
SOD-323 |
5V |
100A |
DC |
|
JEU12D3U |
SOD-323 |
12V |
70A |
DC |
|
JEB4V5D3U |
SOD-323 |
4.5V |
140A |
电池DC |
|
JEB4V5DP |
DFN1610-2L |
4.5V |
140A |
电池DC |
奥迪微半导体技术团队在防雷领域拥有十余年的技术沉淀，能有效解决客户对电子产品防护的难点，累积服务超过10000家客户；公司意在为客户“减低成本、提升质量、增加产品核心竞争力”而努力。与广大客户一起成长，铸造“中国梦、中国芯”
