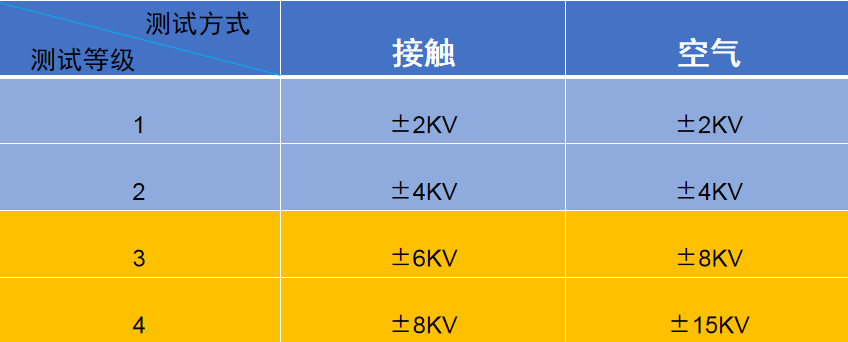

电子产品静电防护标准：IEC61000-4-2
安防网通类产品的静电防护主要过等级三和等级四，主要防护端口有RJ45网口，带POE功能的PSE端口以及对应的PD端口，SD/TF卡端口，RS485口。

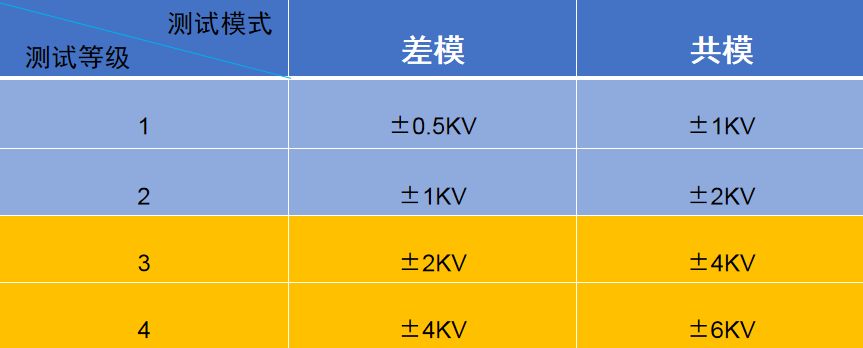

电子产品雷击浪涌防护标准：IEC61000-4-5
安防网通类产品的雷击浪涌防护主要过等级三和等级四，主要防护端口有DC12V和DC48V电源端口，
RJ45网口，带POE功能的PSE端口以及对应的PD端口，RS485口。
安防网通产品防护简介

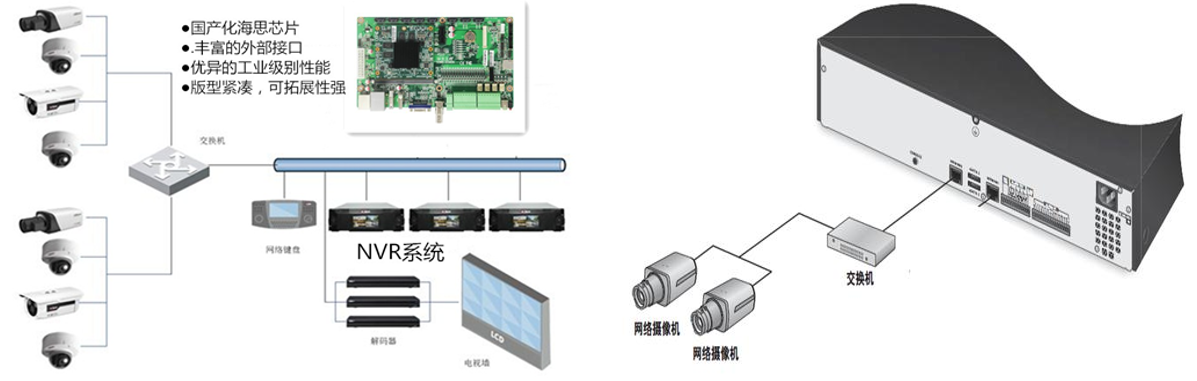

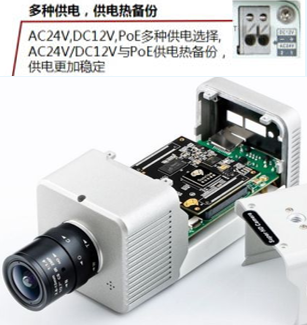

安防：以IPC产品（即插即用设备）为主，应用场景多样化，产品多样化，随之防护需求也多；针对户外产品有雷击浪涌防护和静电类别防护需求，针对室内产品有EOS防护需求；针对直流电源反接有防反接需求；奥迪微半导体提供专业的全套防护解决方案。
网通：以以太网交换机产品为主，很多应用场景是搭配IPC产品，提供各类终端设备的数据通信和交换，对于带有POE功能的，还同时给终端设备提供电源；室外场景应用为主，奥迪微半导体提供专业的防雷击和防静电解决案。

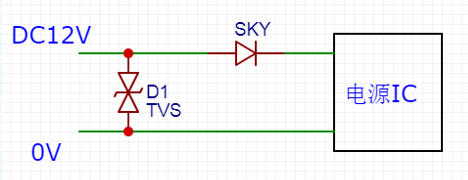

DC12V方案
DC12V端口器件选择
|
器件位号 |
器件型号 |
封装 |
8/20浪涌等级 |
|
D1 |
SM05K20CS |
SMA |
1KV/500A |
|
SM05K15C |
SMB |
1KV/500A |
|
|
SM05K20C |
SMB |
1KV/500A |
|
|
SM1K15CF |
SMBF |
2KV/1KA |
|
|
SM1K20CF |
SMBF |
2KV/1KA |
|
|
SM2K15CF |
SMBF |
4KV/2KA |
|
|
SM2K20CA |
SMBF |
4KV/2KA |
|
|
SKY |
JSTDF140A |
DFN1006-2L |
40V/1A |
|
JSTD5140A |
SOD-523 |
40V/1A |
|
|
JSPD140A |
SOD-323 |
40V/1A |
|
|
JSPI140A |
SOD-123FL |
40V/1A |
|
|
JSPI340A |
SOD-123FL |
40V/3A |

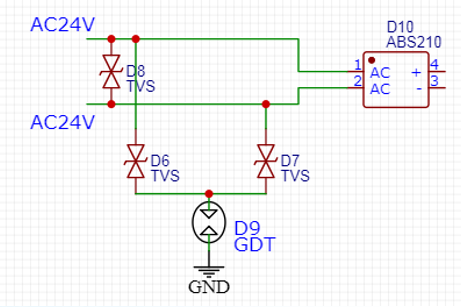

AC24V端口
防护方案
AC24V器件选择：
|
器件位号 |
器件型号 |
封装 |
8/20浪涌等级 |
|
D6、D7、D8 |
SM1K40CF |
SMBF |
2KV/1KA |
|
SM2K40CC |
SMC |
4KV/2KA |
|
|
D9 |
J2G091N2SA |
4.5*3.2*2.7 |
4KV/2KA |
POE供电端口(PSE)
防护方案:
POE供电端口(PSE)
器件选择：
|
器件位号 |
器件型号 |
封装 |
浪涌等级 |
作用 |
|
D1、D2 |
15BJ58A/CA |
SMBF |
2KV(10/700) |
浪涌防护 |
|
JT58SBC |
SMB |
4KV(10/700) |
||
|
JT58SCC |
SMBF |
6KV(10/700) |
||
|
D8、D9 |
SMAJ200AW |
SMA |
/ |
共模、差模防护 |
|
GS2MA |
SMA |
/ |
||
|
D3-D6 |
JEB03CX |
SOD-323 |
/ |
保护PHY芯片 |
|
JEB3312T |
DFN2010-8L |
/ |
||
|
D7 |
P0641DM |
SOD-123FL |
2KV(10/700) |
浪涌防护 |
|
CP0640SA |
SMA |
4KV(10/700) |
||
|
CP0640SB |
SMB |
4KV(10/700) |
||
|
CP0640SC |
SMB |
6KV(10/700) |
在PoE交换机和NVR上通常还会用到100V，的MOS管！常用型号JMTK10N10A，JMTP11DN10A，JMTQ11DN10A
DC48V端口
|
器件位号 |
器件型号 |
封装 |
浪涌等级 |
作用 |
|
D12 |
J5G091M2SG |
4.2*5.0*5.0 |
5KA(8/20) |
浪涌防护 |
|
D10 |
JSPG3100A |
SMB |
/ |
防反接 |
|
JSPJ5100A |
SMC |
/ |
||
|
D11 |
SM1K58CC |
SMC |
1KA(8/20) |
浪涌防护 |
|
SM2K58CD |
SMD-3225 |
2KA(8/20) |
||
|
SMTJ58CAT-Z |
SMD-4032 |
3.5KA(8/20) |

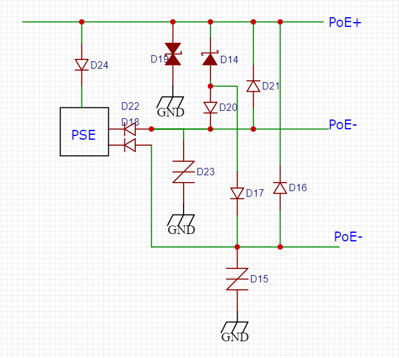

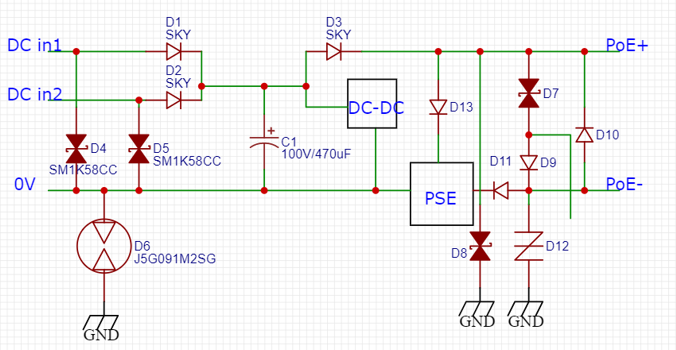

POE供电端口(PSE)

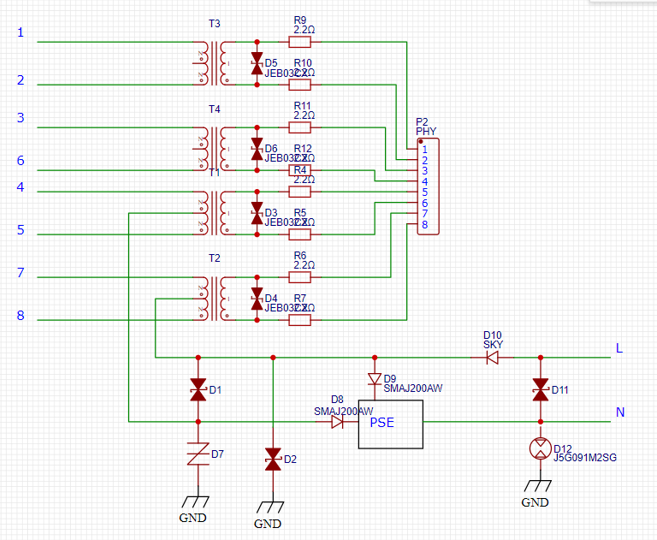

PoE交换机和NVR的完整防护方案:

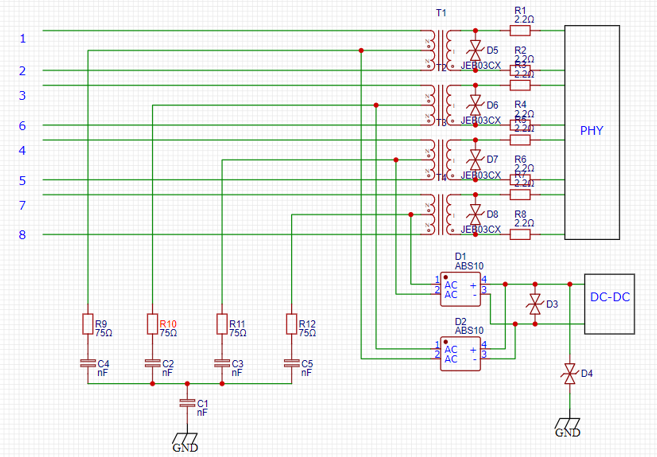

POE受电端口(PD)
防护方案：
POE受电端口(PD)
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
作用 |
|
D1、D2 |
ABS10 |
ABS |
/ |
整流 |
|
D5-D8 |
JEB03CX |
SOD-323 |
/ |
保护PHY芯片 |
|
D5-D8 |
JEB3312T |
DFN2010-8L |
/ |
保护PHY芯片 |
|
D3、D4 |
15BJ58A/CA |
SMBF |
2KV |
浪涌防护 |
|
JT58SBC |
SMB |
4KV |
浪涌防护 |
|
|
JT58SCC |
SMBF |
6KV |
浪涌防护 |
注意：D3、D4必须是同浪涌等级的TVS

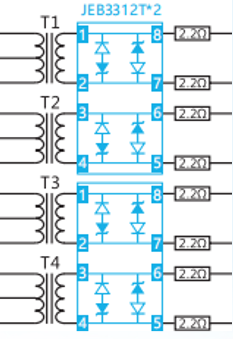

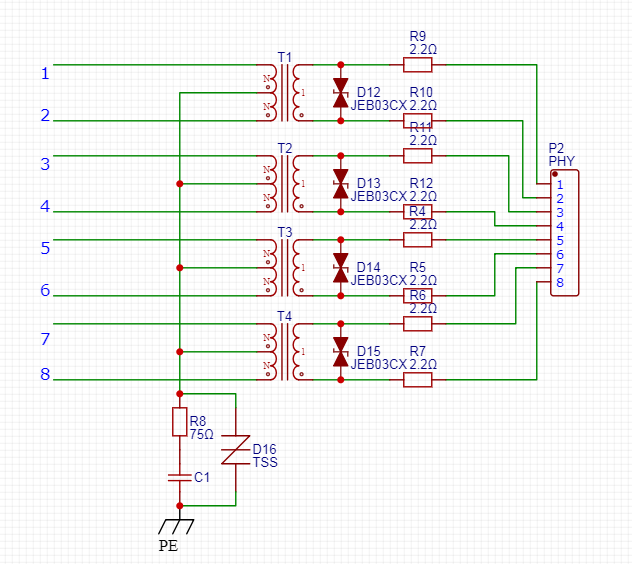

RJ45端口
防护方案：
RJ45端口
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
作用 |
|
D16 |
CP3100SB |
SMB |
4KV |
浪涌防护 |
|
CP3100SC |
SMB |
6KV |
浪涌防护 |
|
|
P3100SD |
SMB |
8KV |
浪涌防护 |
|
|
D16 北美地区专用 |
P4200TC |
SMA |
6KV |
浪涌防护 |
|
CP4200SB |
SMB |
4KV |
浪涌防护 |
|
|
CP4200SC |
SMB |
6KV |
浪涌防护 |
|
|
CP4200SD |
SMB |
8KV |
浪涌防护 |
|
|
D12-D15 |
JEB03CX |
SOD-323 |
/ |
保护PHY芯片 |
|
JEB3312T |
DFN2010-8L |
/ |

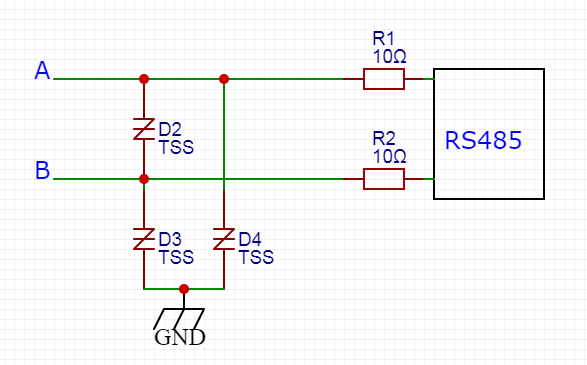

RS485端口
防护方案：
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
8/20浪涌等级 |
|
D2、D3、D4 |
CP0080TAC |
SMA |
2KV |
/ |
|
CP0080TBC |
SMA |
4KV |
/ |
|
|
CP0080TCC |
SMA |
6KV |
/ |
|
|
P0080SDT |
SMC |
/ |
6KV/3KA |
其它I/O口
防护方案：
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/70浪涌等级 |
|
D5 |
CP0080TAC |
SMA |
2KV |
|
CP0080TBC |
SMA |
4KV |
|
|
CP0080TCC |
SMA |
6KV |
SD/TF卡端口

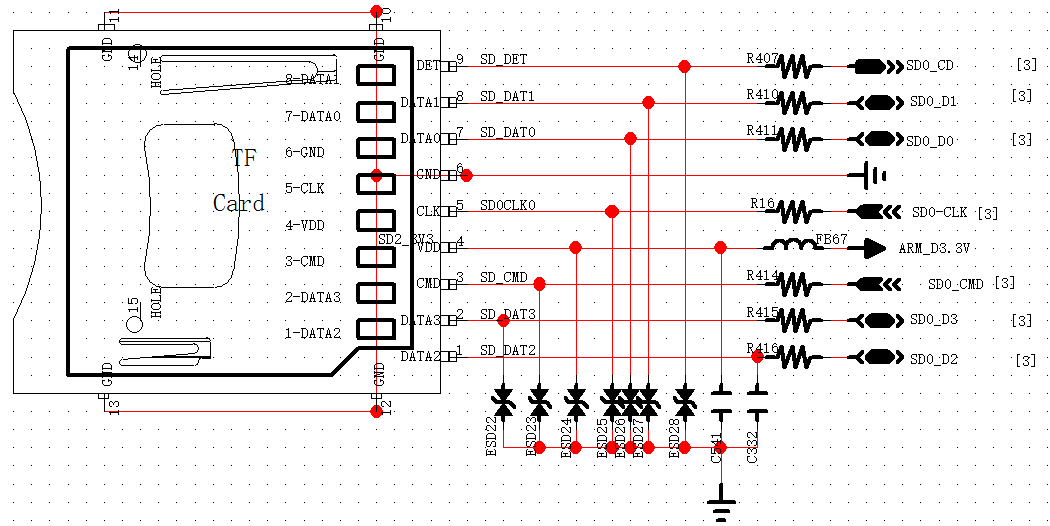

ESD 防护方案：
SD/TF卡端口
1. 普通SD/TF卡2.0 器件选择
|
器件位号 |
器件型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
ESD22~28 |
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
7A |
VCC/IO |
15KV |
2. 超高速SD/TF卡 3.0 器件选择
|
器件位号 |
器件型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
ESD22~28 |
JEB05C |
SOD-323 |
1pF |
5V |
18A |
VCC/IO |
15KV |
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
VCC/IO |
8KV |
|
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |

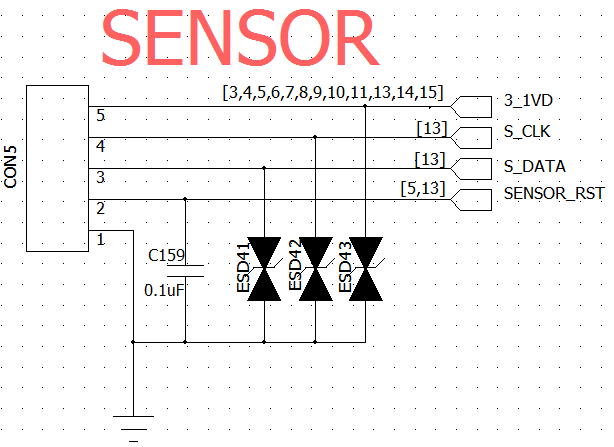

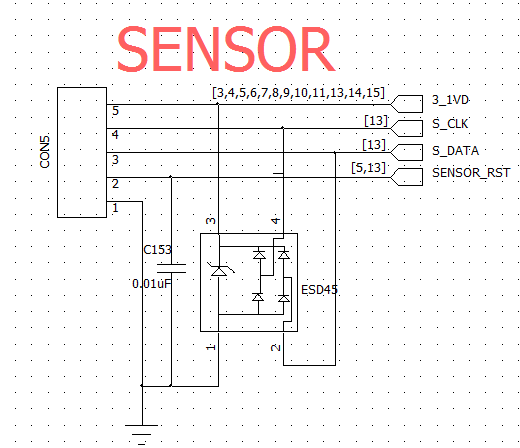

SENSOR 720P、1080P端口
1、SENSOR 720P ESD 防护方案
1. SENSOR 720P 器件选择
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05C |
SOD-323 |
1pF |
5V |
18A |
VCC/IO |
15KV |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
VCC/IO |
8KV |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
JEB05DS-A |
DFN0603-2L |
10pF |
5V |
5A |
VCC/IO |
15KV |

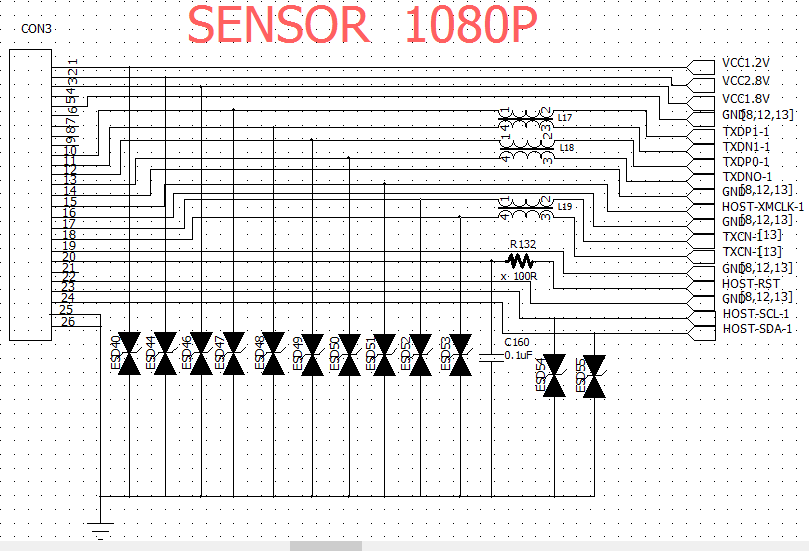

2、SENSOR 1080P ESD 防护方案
2. SENSOR 1080P 器件选择：
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
JEU03SC |
DFN2510-10L |
0.3pF |
3.3V |
6A |
IO |
15KV |
|
JEU0524P |
DFN2510-10L |
0.5pF |
5V |
3.5A |
VCC/IO |
15KV |
|
JEB03SCDF |
DFN1006-2L |
0.5pF |
3.3V |
4A |
IO |
15KV |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |
|
JEB03SCDS-A |
DFN0603-2L |
0.35pF |
3.3V |
4A |
VCC/IO |
15KV |

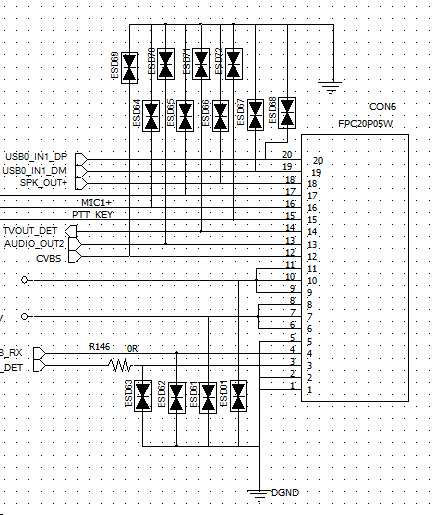

端子连接口:端口
端子连接口 ESD 防护方案
端子连接口 器件选择：
|
常用型号 |
封装 |
Cj（Typ） |
电压 |
Ipp |
应用 |
静电等级 |
|
JEB05C |
SOD-323 |
1pF |
5V |
18A |
IO |
15KV |
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
IO |
8KV |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05UCDS-A |
DFN0603-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |
