捷捷产品消费类智能门锁应用方案

一、智能门锁应用前景

二、智能门锁类型和构成

三、智能门锁的静电防护等级

四、智能门锁的静电防护端口ESD/浪涌防护



一、智能门锁应用前景

物联网应用成熟的标志之一就是各种细分应用的繁盛。作为目前最活跃的物联网应用市场之一，智能家居吸引了众多厂商投入，从传统家电智能化改造，到新兴家电产品，厂商在智能家居领域的寻宝之路存在无限可能。以智能门锁为例，据统计，中国目前约有6亿扇家门，一个门锁寿命10年左右，每年有超过5000万门锁需要更换，而2019年我国智能门锁出货量约为1400万套，智能门锁在家门中的渗透率远低于日韩等国，市场潜力巨大。

           智能门锁前十大品牌：海尔智能锁，耶鲁智能锁，HERON黑龙，银科，第吉尔智能门锁，凯迪仕智能门锁，VOC智能门锁，普罗巴克智能门锁，科裕智能门锁，罗曼斯智能门锁!  另外 SID超人门锁，凯迪仕KAADAS，Yale耶鲁，狄耐克物联智慧，TENON亚太天能，云咖智能锁,优点科技,科普达锁业,摩力智能锁,德犬智能锁,上海砺安智能,尚盾SARDUN,ZKTeco中控智慧等！

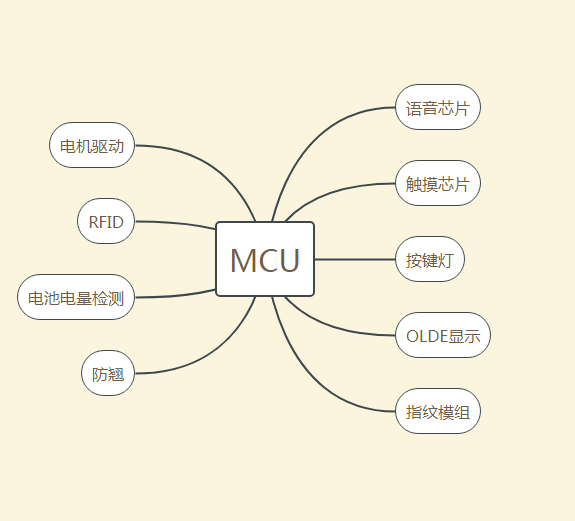

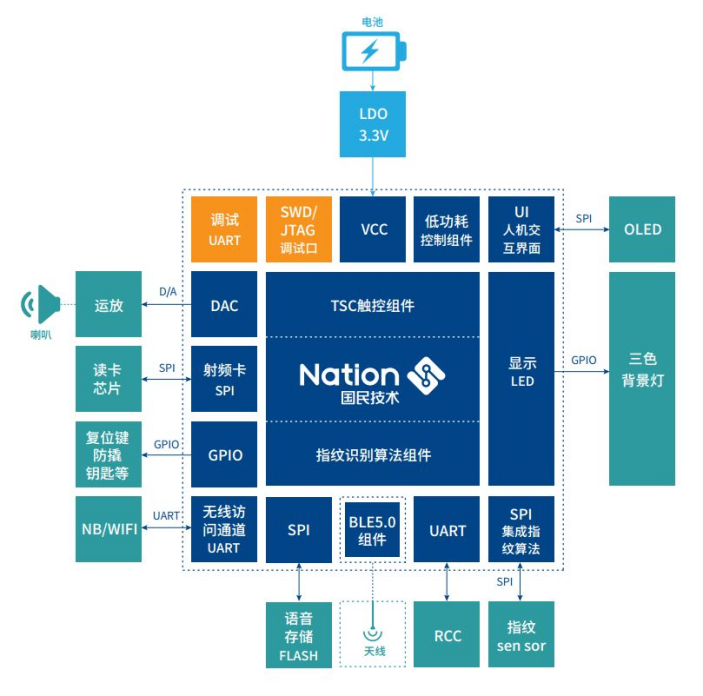

二、智能门锁类型和构成

智能门锁区别于传统机械锁， 是具有安全性， 便利性， 先进技术的复合型锁具。

     使用非机械钥匙作为用户识别ID的成熟技术，有：1、指纹锁、虹膜识别门禁（生物识别类，安全性高，不存在丢失损坏；但不方便配置，成本高）；2、磁卡、射频卡（非接触类，安全性较高，塑料材质，配置携带较方便，价格低廉）；3、TM卡（接触类，安全性很高，不锈钢材质，配置携带极为方便，价格较低）。

三、智能门锁的静电防护等级

1、智能门锁的静电防护等级要求

电子锁是人经常会触碰，而且地域分布广，尤其在北方干燥的环境下，出现的高电压概率往往也很大。那么一款好的电子锁能过更高级的抗静电干扰等级尤为显得重要，根据国标和国际标准IEC61000-4-2,有以下行业静电防护等级要求



测试等级   产品等级	接触	空气
消费类普通等级品牌	+-4/6	+-8
军工等级品牌	+-8	+-15



四、智能门锁的静电防护端口

对于静电防护的重点在于人机交互窗口上，主要有几个端口：USB充电端口，LCD/LED显示屏端口，触摸端口，人脸识别端口，按键端口，电机端口，语音（SPK）端口等等；针对这些端口的静电和低电压浪涌防护，我们捷捷有专业的防护方案。



1、智能门锁端口原图

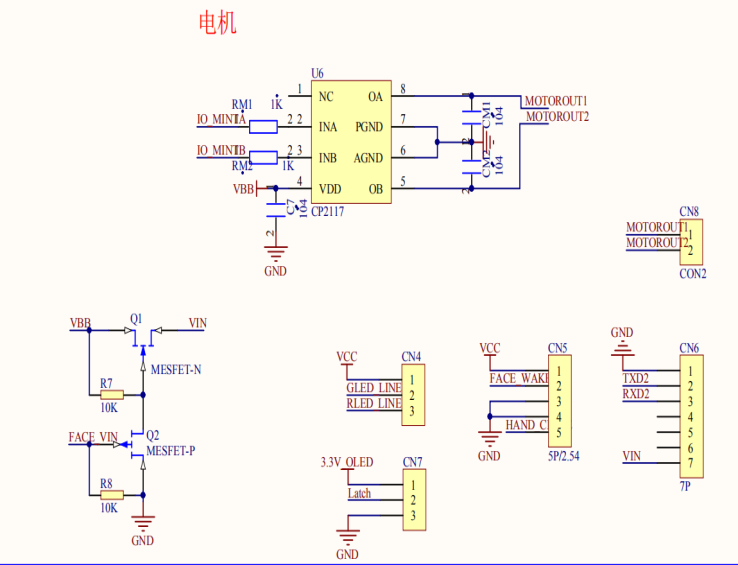

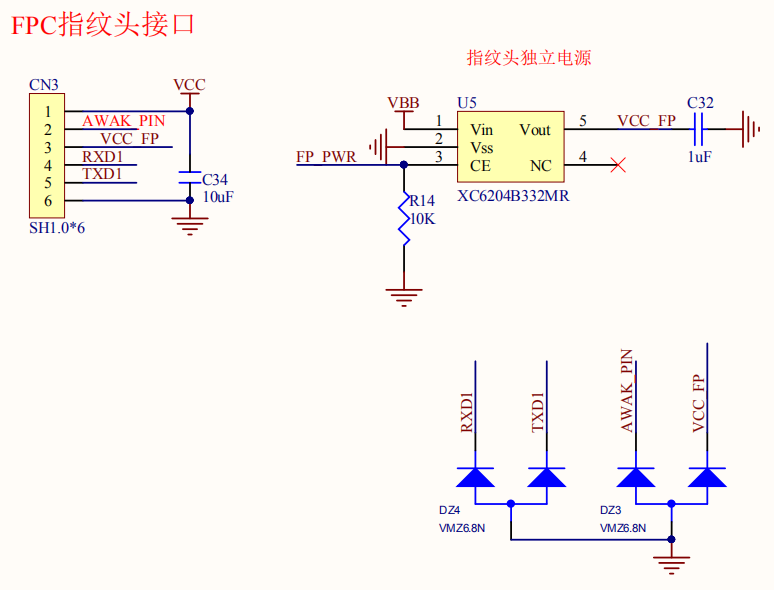

2、智能门锁PCB端口

3、智能门锁ESD端口元件应用

推荐型号	封装	Cj(Typ)	电压	Ipp	应用
JEB05D5	SOD-523	15pF	5V	7V	VCC/前后连 接口/喇叭/手把 /电机/指纹/人脸/LED/LCD
JEB05DFA	DFN1006-2L	15pF	5V	7V
JEB05DFP	DFN1006-2L	65pF	5V	35V
JEB12DF	DFN1006-2L	11pF	12V	4V
JEB05DS-A	DFN0603-2L	10pF	5V	5V
JEB03SCDS-A	DFN0603-2L	0.35pF	3.3V	4V	IO/TF卡/指纹/人脸/LED/LCD
JEB05BCDF	DFN1006-2L	0.9pF	5V	1V
JEB05VCDF	DFN1006-2L	0.35pF	5V	4V
JEB05LCDF	DFN1006-2L	0.3pF	5V	4.5V	IO
JEB05UCDS-A	DFN0603-2L	0.4pF	5V	5V	IO



4、智能门锁二/三极管/MOS管端口元件应用

常用型号	封装	电压	Ipp	应用
MMBD4148CA	SOT-23	75V	350mA	三极管
BAS21A	SOT-23	250V	250mA
SS8050	SOT-23	25V	1.5A
JMTL2004KT3	SOT-323	20V	0.65A	MOS
JMTL2002KT3	SOT-323	20V	0.75A	MOS



5、智能门锁USB 充电端口元件应用

推荐型号	封装	Vc	Ipp	8/20us@2Ω	应用
JEU07DP	DFN1610-2L	18C	100A	220V	USB/BAT/电池
JEU12DP	DFN1610-2L	28C	70A	150V
JEU12D3U	DFN1610-2L	22C	70A	150V
JEU12N3	DFN2020-3L	32C	180A	400V



奥迪微半导体技术团队在防雷领域拥有十余年的技术沉淀，能有效解决客户对电子产品防护的难点，累积服务超过10000家客户；公司意在为客户“减低成本、提升质量、增加产品核心竞争力”而努力。与广大客户一起成长，铸造“中国梦、中国芯”
