IPC防护方案示例
1.电源端口 2.POE受电端口 3.RS485端口 4.其它I/O口 5. ESD
1. 电源端口
（1）DC12V端口
器件选择：
|
器件位号 |
器件型号 |
封装 |
电压/电流 |
|
D1 |
SM05K20CS |
SMA |
1KV/500A |
|
SM05K15C |
SMB |
1KV/500A |
|
|
SM05K20C |
SMBF |
1KV/500A |
|
|
SM1K15CF |
SMBF |
2KV/1KA |
|
|
SM1K20CF |
SMBF |
2KV/1KA |
|
|
SM2K15CF |
SMBF |
4KV/2KA |
|
|
SM2K20CF |
SMBF |
4KV/2KA |
|
器件位号 |
器件型号 |
封装 |
电压/电流 |
|
SKY |
JSTDF140A |
DFN1006-2L |
40V/1A |
|
JSTD5140A |
SOD-523 |
40V/1A |
|
|
JSPD140A |
SOD-523 |
40V/1A |
|
|
JSPI140A |
SOD-123FL |
40V/1A |
|
|
JSPI340A |
SOD-123FL |
40V/3A |

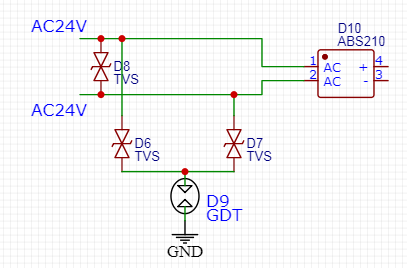

（2）AC24V端口
防护方案示例：
器件选择：
|
器件位号 |
器件型号 |
封装 |
8/20浪涌等级 |
|
D6,D7,D8 |
SM1K40CF |
SMBF |
2KV/1KA |
|
SM2K40CC |
SMC |
4KV/2KA |
|
|
D9 |
J2G091N2SA |
4.5*3.2*2.7 |
4KV/2KA |

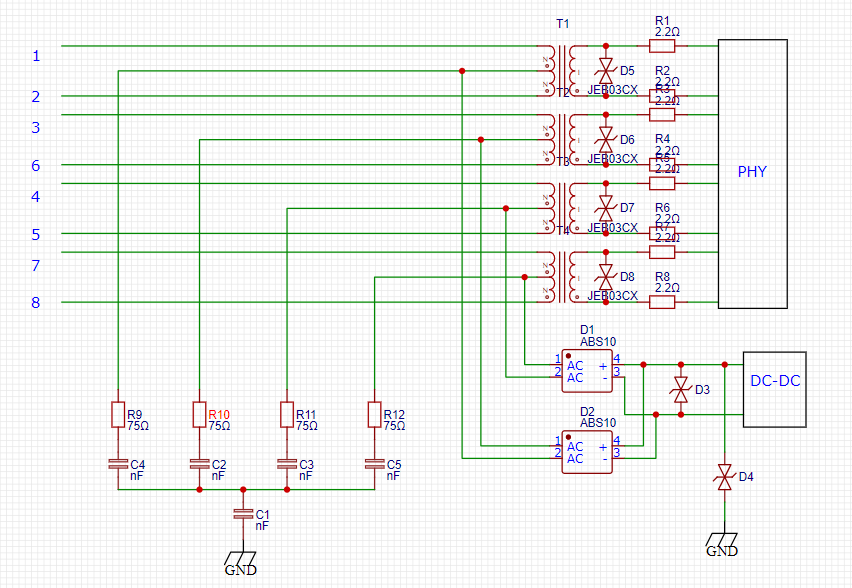

2. POE受电端口
防护方案示例：
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
作用 |
|
D1,D2 |
ABS10 |
ABS |
/ |
整流 |
|
D5-D8（分立） |
JEB03CX |
SOD-323 |
/ |
保护PHY芯片 |
|
D5-D8(集成） |
JEB3312T |
DFN2010-8L |
/ |
保护PHY芯片 |
|
D3,D4 |
15BJ58A/CA |
SMBF |
2KV |
浪涌防护 |
|
JT58SBC |
SMB |
4KV |
浪涌防护 |
|
|
JT58SCC |
SMBF |
6KV |
浪涌防护 |
3. RS485端口

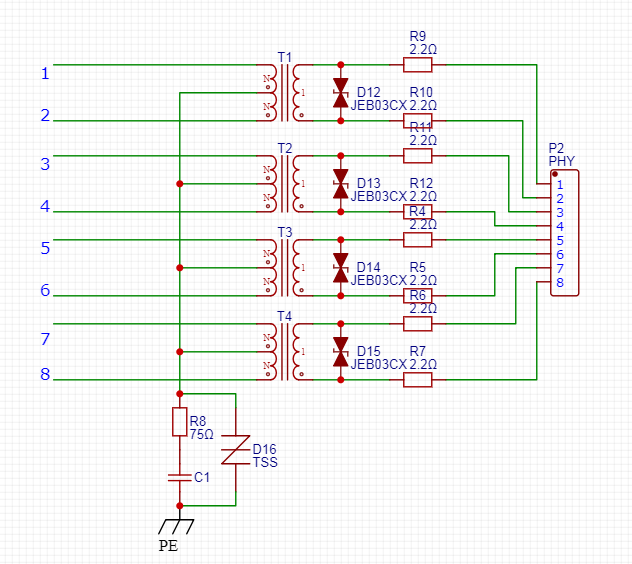

（1）RJ45端口
防护方案示例：
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
作用 |
|
D16 |
CP3100SB |
SMB |
4KV |
浪涌保护 |
|
CP3100SC |
SMB |
6KV |
浪涌保护 |
|
|
P3100SD |
SMB |
6KV |
浪涌保护 |
|
|
D16 (北美标准） |
P4200TC |
SMA |
6KV |
浪涌保护 |
|
CP4200SB |
SMB |
4KV |
浪涌保护 |
|
|
CP4200SC |
SMB |
6KV |
浪涌保护 |
|
|
CP4200SD |
SMB |
8KV |
浪涌保护 |
|
|
D12-D15(分立） |
JEB03CX |
SOD-323 |
/ |
保护PHY芯片 |
|
D12-D15（集成） |
JEB3312T |
DFN2010-8L |
/ |
保护PHY芯片 |

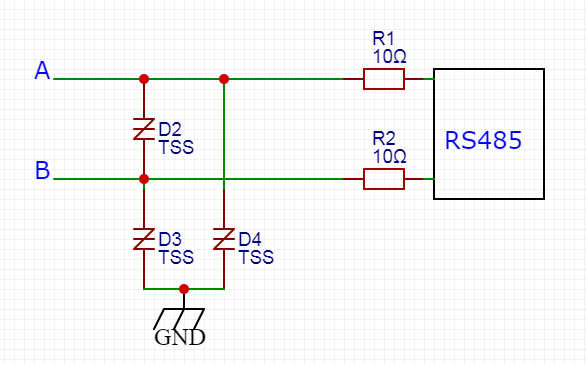

（2）RS485端口
防护方案示例：
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
|
D2,D3,D4 |
CP0080TAC |
SMA |
2KV |
|
CP0080TAC |
SMA |
4KV |
|
|
CP0080TCC |
SMA |
6KV |
|
|
CP0080SBC |
SMB |
4KV |
|
|
CP0080SC |
SMB |
6KV |
|
|
P0080SD |
SMB |
8KV |
4. 其它I/O口
防护方案示例：
器件选择：
|
器件位号 |
器件型号 |
封装 |
10/700浪涌等级 |
|
D2,D3,D4 |
CP0080TAC |
SMA |
2KV |
|
CP0080TAC |
SMA |
4KV |
|
|
CP0080TCC |
SMA |
6KV |
|
|
CP0080SBC |
SMB |
4KV |
|
|
CP0080SC |
SMB |
6KV |
|
|
P0080SD |
SMB |
8KV |

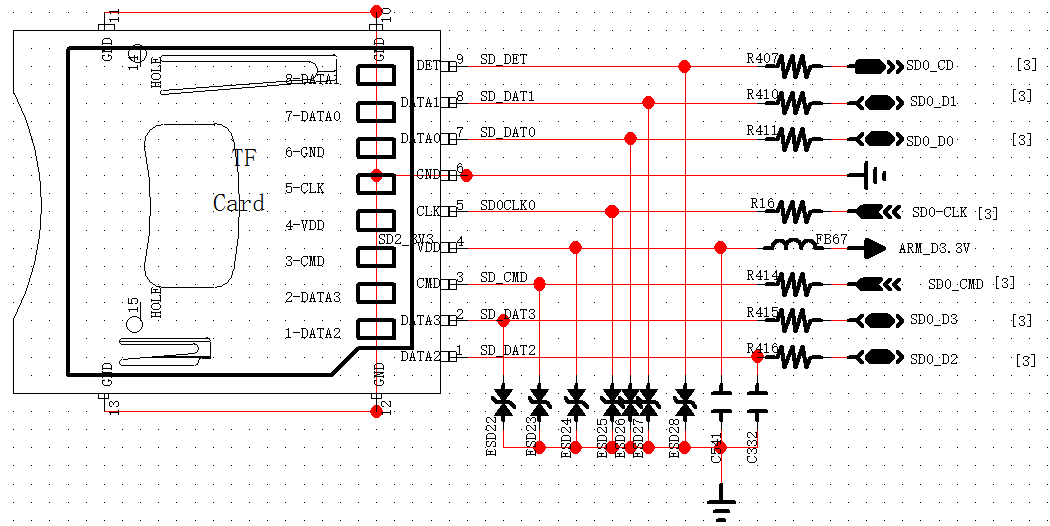

1. SD/TF卡端口
ESD防护方案示例：
1.1普通SD/TF卡2.0 器件选择
|
器件位号 |
器件型号 |
封装 |
Cj(Typ) |
电压 |
IPP |
应用 |
静电等级 |
|
ESD22~28
|
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
|
JEB05DS-A |
DFN1003-2L |
10pF |
5V |
5A |
VCC/IO |
15KV |
1.2.超高速SD/TF卡3.0器件选择：
|
器件位号 |
器件型号 |
封装 |
Cj(Typ) |
电压 |
IPP |
应用 |
静电等级 |
|
ESD22~28
|
JEB05C |
SOD-323 |
1pF |
5V |
18A |
VCC/IO |
15KV |
|
JEB05UCD5 |
SOD-323 |
0.9pF |
5V |
1A |
VCC/IO |
8KV |
|
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
|
JEB05UCDS-A |
DFN1006-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |

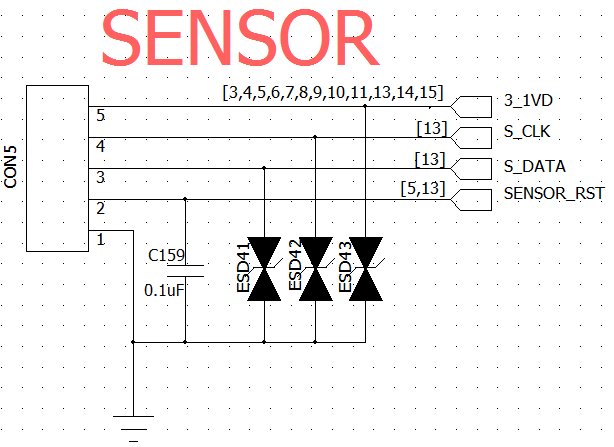

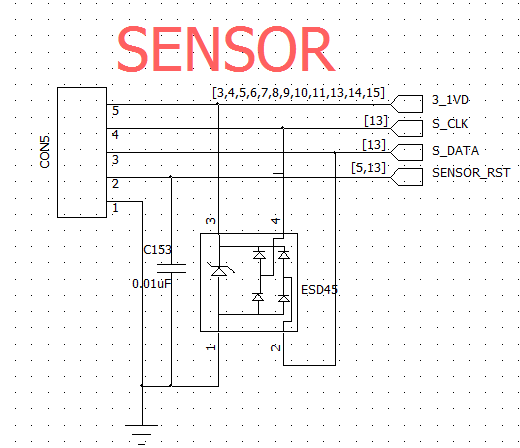

①SENSOR 720P ESD防护方案示例
SENSOR 720P器件选择：
|
常用型号 |
封装 |
Cj(Typ) |
电压 |
IPP |
应用 |
静电等级 |
|
JEU05UCR |
SOT-143 |
0.8pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05C |
SOD-323 |
1pF |
5V |
18A |
VCC/IO |
15KV |
|
JEB05D5 |
SOD-523 |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
JEB05UCD5 |
SOD-523 |
0.9pF |
5V |
1A |
VCC/IO |
8KV |
|
JEB05DFA |
DFN1006-2L |
15pF |
5V |
7A |
VCC/IO |
15KV |
|
JEB05DS-A |
DFN1006-2L |
10pF |
5V |
5A |
VCC/IO |
15KV |

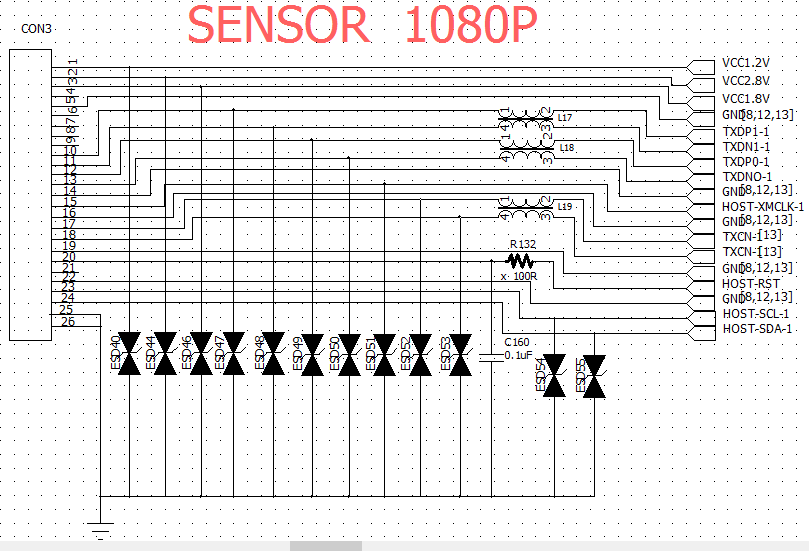

②SENSOR 1080P ESD防护方案示例
SENSOR 1080P器件选择：
|
常用型号 |
封装 |
Cj(Typ) |
电压 |
IPP |
应用 |
静电等级 |
|
JEU03SC |
DFN2510-10L |
0.3pF |
3.3V |
6A |
IO |
15KV |
|
JEU0524P |
DFN2510-10L |
0.5pF |
5V |
3.5A |
VCC/IO |
15KV |
|
JEB03SCDF |
DFN1006-2L |
0.5pF |
3.3V |
4A |
IO |
15KV |
|
JEB05LCDF |
DFN1006-2L |
0.3pF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05UCDS-A |
DFN1006-2L |
0.4pF |
5V |
5A |
VCC/IO |
15KV |
|
JEB03SCDS-A |
DFN1006-2L |
0.35pF |
3.3V |
4A |
VCC/IO |
15KV |

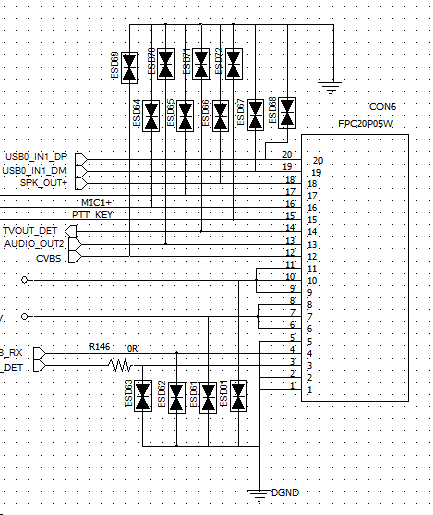

(3)端子连接口:端口
端子连接口ESD防护方案示例
端子连接口器件选择：
|
常用型号 |
封装 |
Cj(Typ) |
电压 |
IPP |
应用 |
静电等级 |
|
JEB05C |
SOD-323 |
1PF |
5V |
18A |
IO |
15KV |
|
JEB05UCD5 |
SOD-523 |
0.9PF |
5V |
1A |
IO |
8KV |
|
JEB05LCDF |
DFN1006-2L |
0.3PF |
5V |
4.5A |
VCC/IO |
15KV |
|
JEB05UCDS-A |
DFN0603-2L |
0.4PF |
5V |
5A |
VCC/IO |
15KV |
